Полуприцеп-цистерна ППЦТВ 17П-21 ПТ УСТ 9465 рамная ССУ 1390 (карточка)

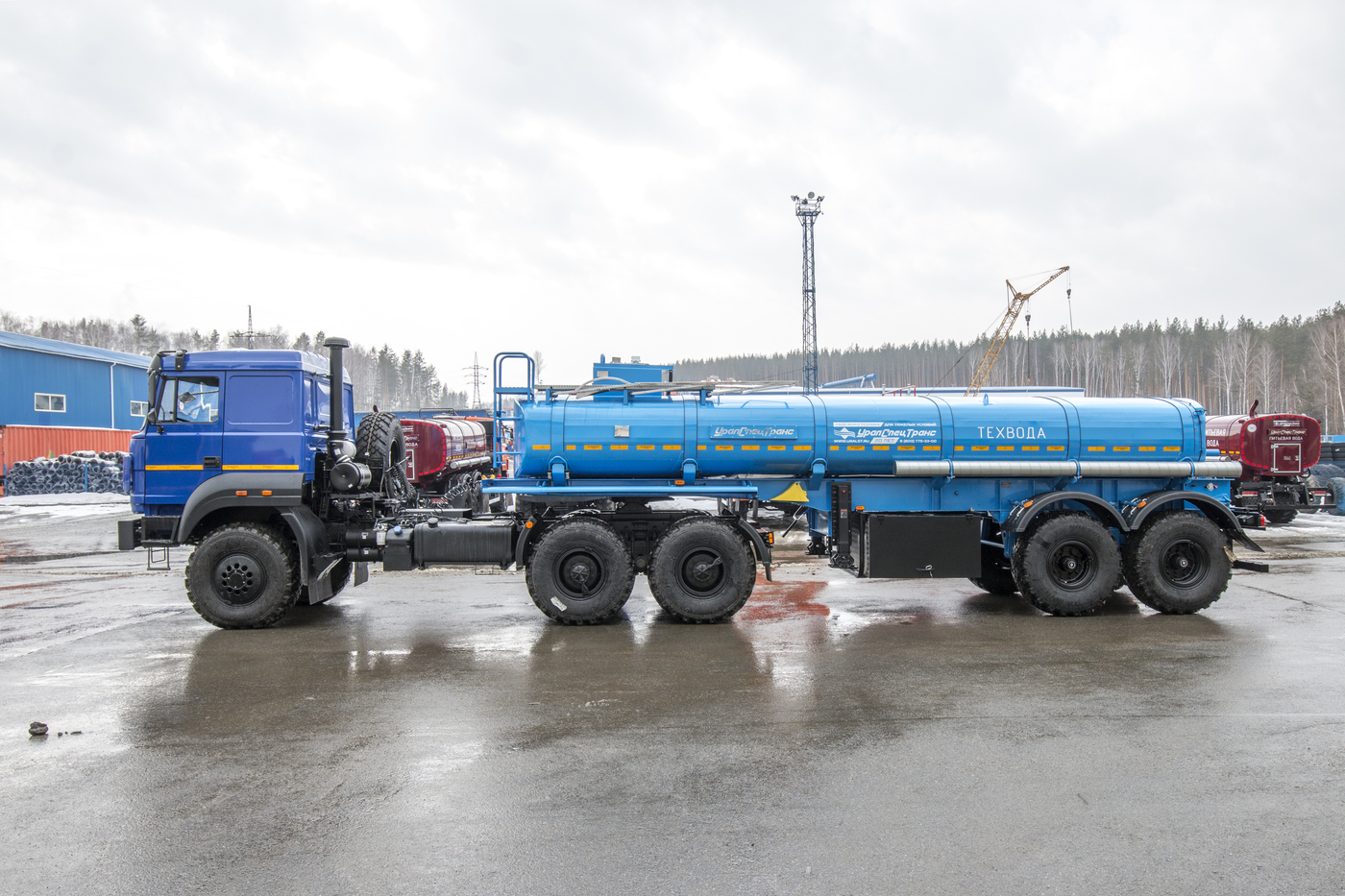

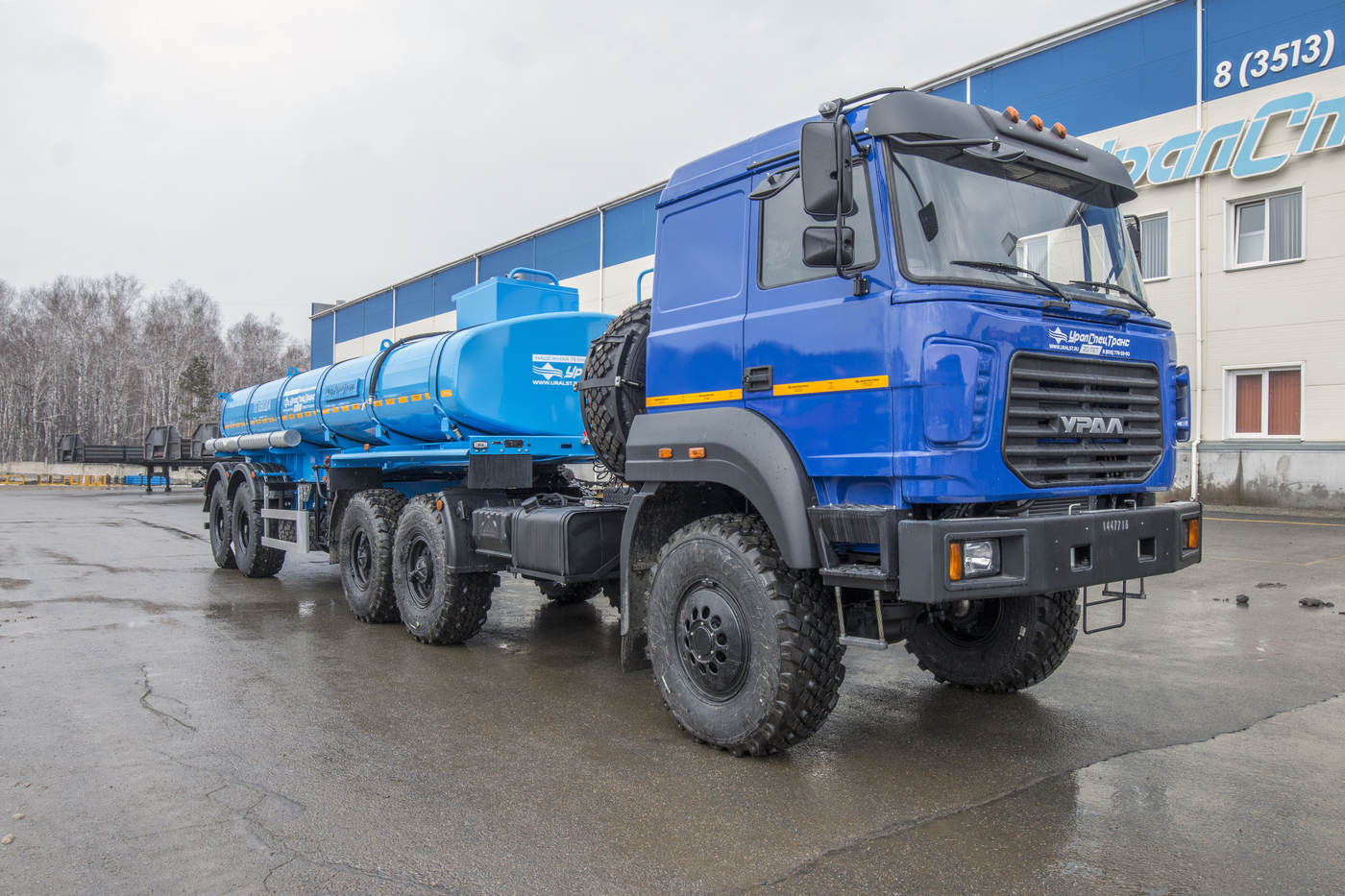

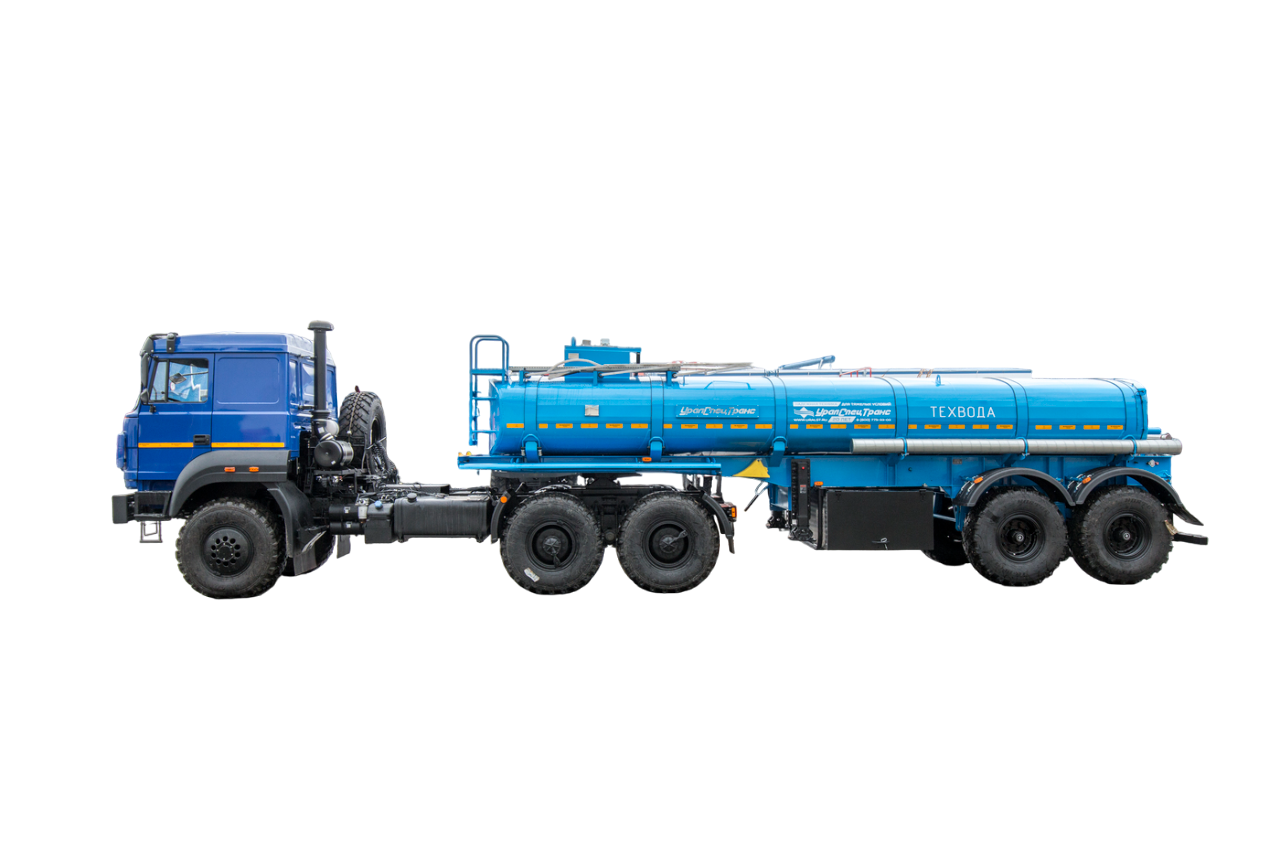

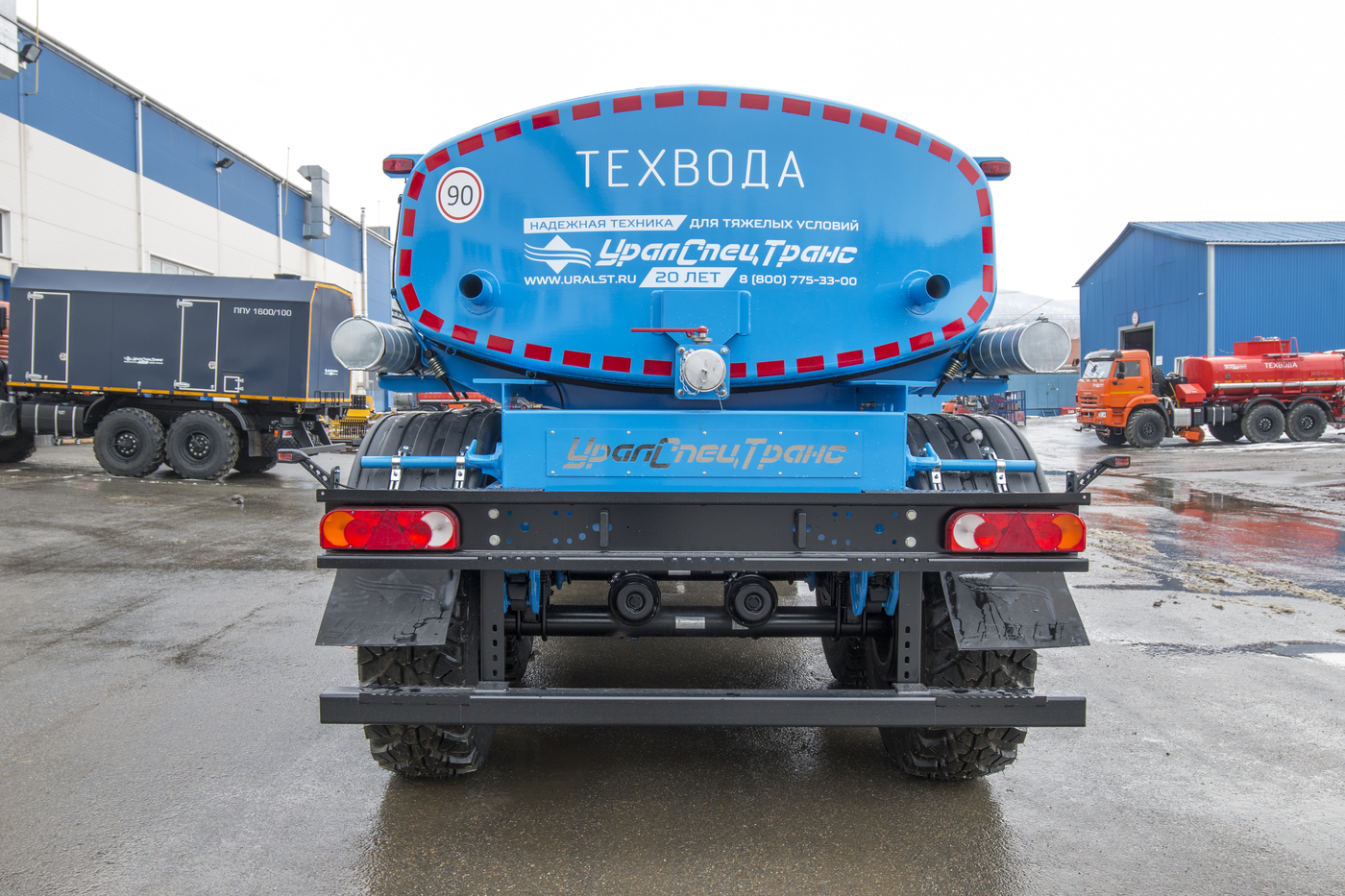

Полуприцеп-цистерна ППЦТВ 17П-21 ПТ УСТ 9465 РАМНАЯ ССУ 1390 спроектирована для транспортировки технической воды. Полезный объем 17 м³. Форма поперечного сечения “чемодан”. Конструкция включает одну секцию. Ходовая часть состоит из двух осей и односкатной ошиновки. Применяются шины типоразмера 425/85 R21. Тип подвески двухосная, односкатная, рессорно-балансирная подвеска, оси УСТ.

По запросу.

Получить выгодное предложение

Технические характеристики

Получить консультацию

Масса снаряженной полуприцеп-цистерны

7 400 кг
Полная масса ППЦН

24 400
Вместимость цистерны

17 м3
Форма поперечного сечения цистерны

Чемодан
Размерность шин

425/85 R21
Модель

механическое с ручным приводом
Длина

9 225 мм
Ширина

2 550 мм
Высота

3 110 мм
Высота ССУ

1 390 мм

Стоимость вездехода и дополнительного оборудования

По запросу.

Отправить запрос на покупку

О модели

Полуприцеп цистерна УСТ 9465 применяется для перевозки и кратковременного хранения технической воды. Рабочий объем 17 м³. Устанавливается в ложементы рамы полуприцепа. Стяжные ленты фиксируют цистерну в ложементах. Это снижает нагрузку на цистерну при скручивании рамы и обеспечивает небольшую свободу.

Конструктивные особенности цистерны уст 9465 — паровые трубы. Предназначены для подогрева транспортируемой жидкости посредством подачи пара от внешней парогенераторной установки.

Это позволяет перевозить техническую воду при отрицательных температурах на дальние расстояния. Жидкость не замерзнет в пути или во время стоянки.

Корпус цистерны УСТ 9465 выполнен из стали 09Г2С. За счет этого конструкция отличается высокой прочностью. Она способна выдерживать серьезные динамические нагрузки. Емкость устойчива к коррозии, поэтому ее можно эксплуатировать длительное время.

Технические характеристики

Параметры масс
Масса полуприцеп-цистерны без груза, кг	7 400
Масса груженой ППЦН, кг	24 400
Распределение нагрузки от полуприцепа полной массы
На седельное устройство тягача, кг	11 500
На оси ППЦН, кг	12 900
Цистерна
Вместимость цистерны, м3	17
Количество секций, шт.	1
Поперечное сечение цистерны	Чемодан
Материал	сталь 09Г2С, 4мм
Паровые трубы	присутствуют
Конструктивные особенности	Обечайка изготавливается методом автоматической сварки. Донышки имеют полусферическую форму, фланжированные, холоднокатаные. Для увеличения прочности конструкции предусмотрены усиленные накладки. Они располагаются по бокам емкости. Также усилены зоны ложементов. В этих зонах используются бронелисты. УЗИ контроль сварочных швов.
Волнорезы	Внутри автоцистерны для технической воды установлены волнорезы для гашения колебаний жидкости при движении. Волнорезы имеют полусферическую форму. Волнорезы фланжированные и изготовлены методом холодной прокатки. Смещены относительно сварных швов обечайки. Для обслуживания и осмотра предусмотрены инспекционные люки-лазы, смещенными от оси цистерны, площадь перекрытия не менее 70%
Крепление цистерны	Цистерна фиксируется в ложементах рамы полуприцепа. Крепление цистерны на ложементах при помощи сварки.
Крышка люка	алюминиевая
Устройство дыхательное	УД2-80 (фланцевое)
Лестница на площадку обслуживания заливной горловины	в передней части цистерны
Поручень складной	сбоку от площадки обслуживания
Площадка обслуживания	выполнена из просечного оцинкованного листа с противоскользящей обработкой
Противооткатные башмаки	пластиковые

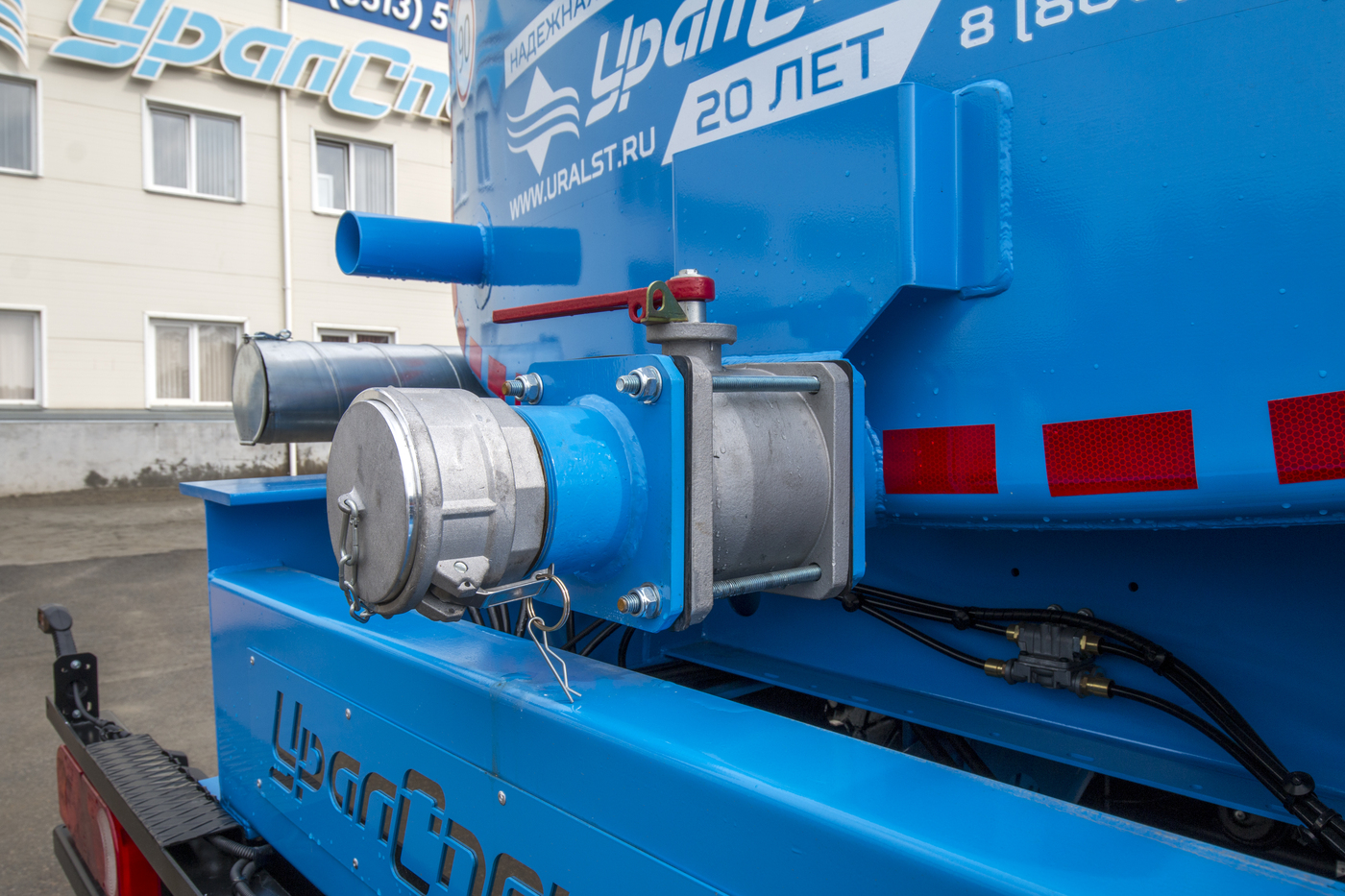

Трубопровод слива
Трубопровод цистерны, мм	Ду 100
Быстроразъемные соединения (БРС)	Ду 100

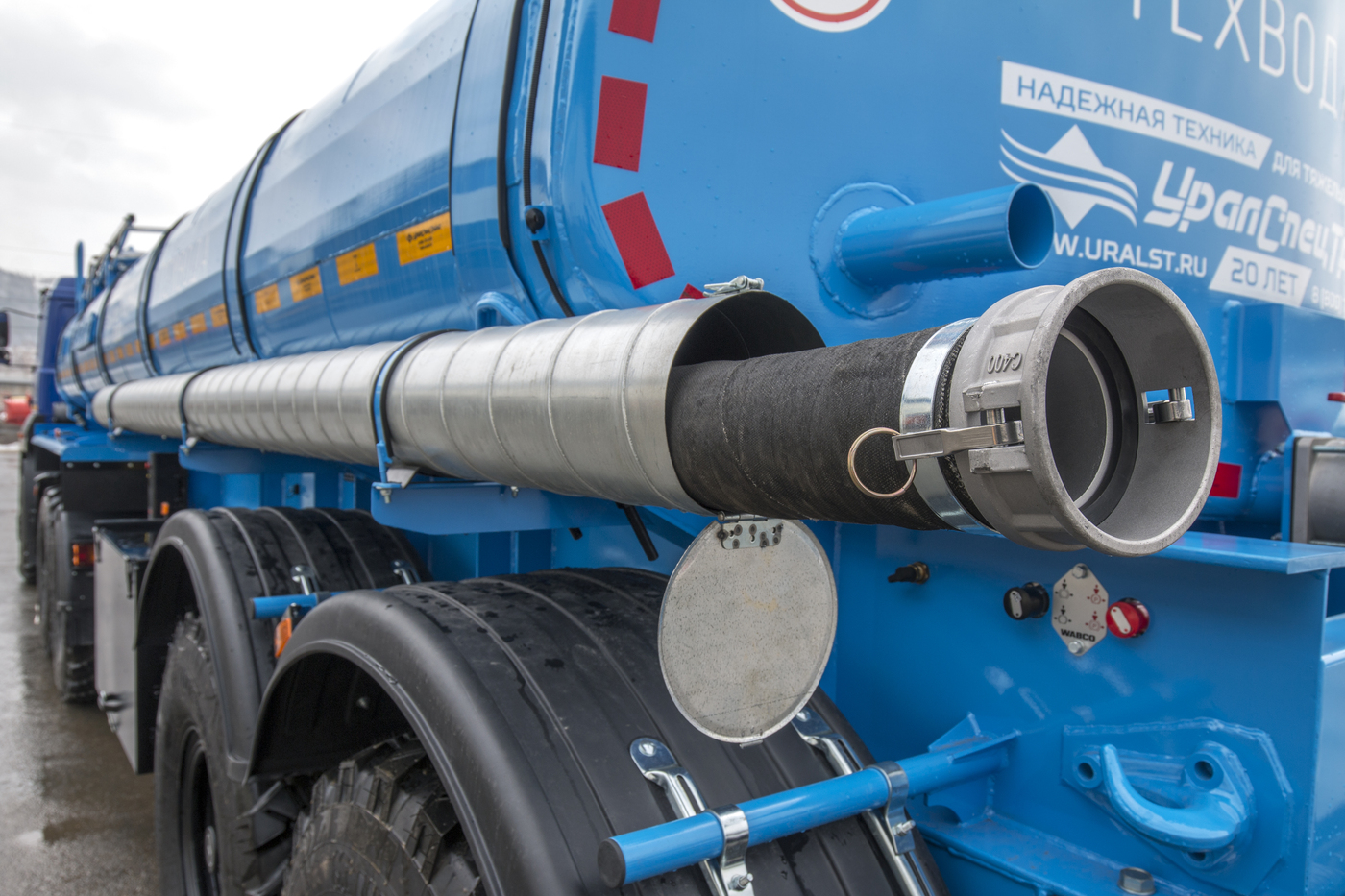

Пенал для рукава	металлический, оцинкованный
Рукав напорный, м/ шт.	4 / 2
Подвеска
Тип Информация по подвескам	двухосная, односкатная, рессорно-балансирная подвеска, оси УСТ
Количество осей/колес	2 / 4+1
Шины
Размерность шин Информация по шинам	425/85 R21
Опорное устройство
Модель	механическое с ручным приводом
Тормозная система
Рабочая	Тормозная система с пневматическим приводом, изготовлена по двухпроводной схеме с антиблокировочной системой (АБС) . Тормозные механизмы колес барабанного типа.
Стояночная	Тормозная система механическая, предусмотрено пневматическое управление.
Габаритные размеры полуприцепа-цистерны
Длина, мм	9 225
Ширина, мм	2 550
Высота, мм	3 110
Высота ССУ, мм	1 390

Нужна помощь в
выборе вездехода?

Получите консультацию нашего специалиста!

Получить консультацию

Смотрите также

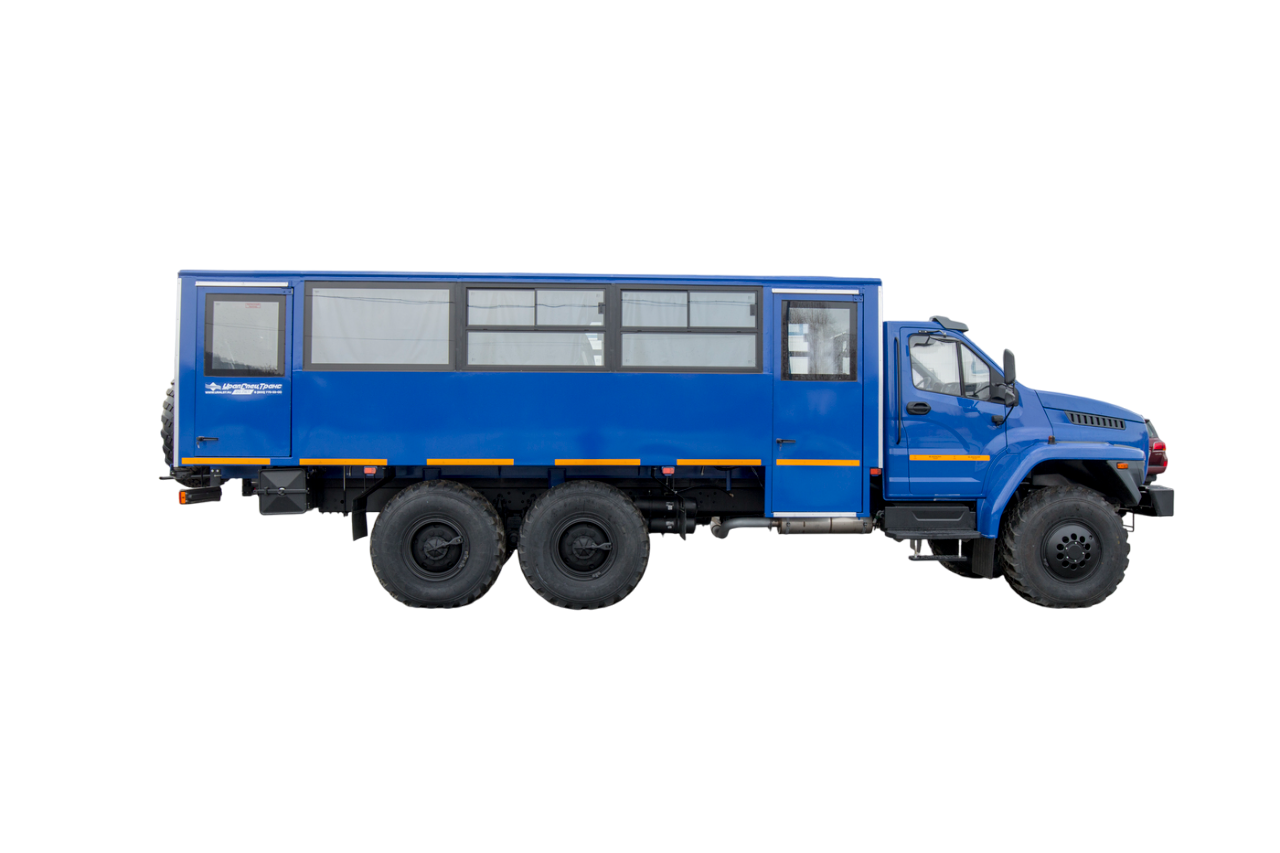

АВТОБУС ВАХТОВЫЙ УРАЛ NEXT 3255-5013-73Е5

...

По запросу.

Оставить заявку

Подробнее

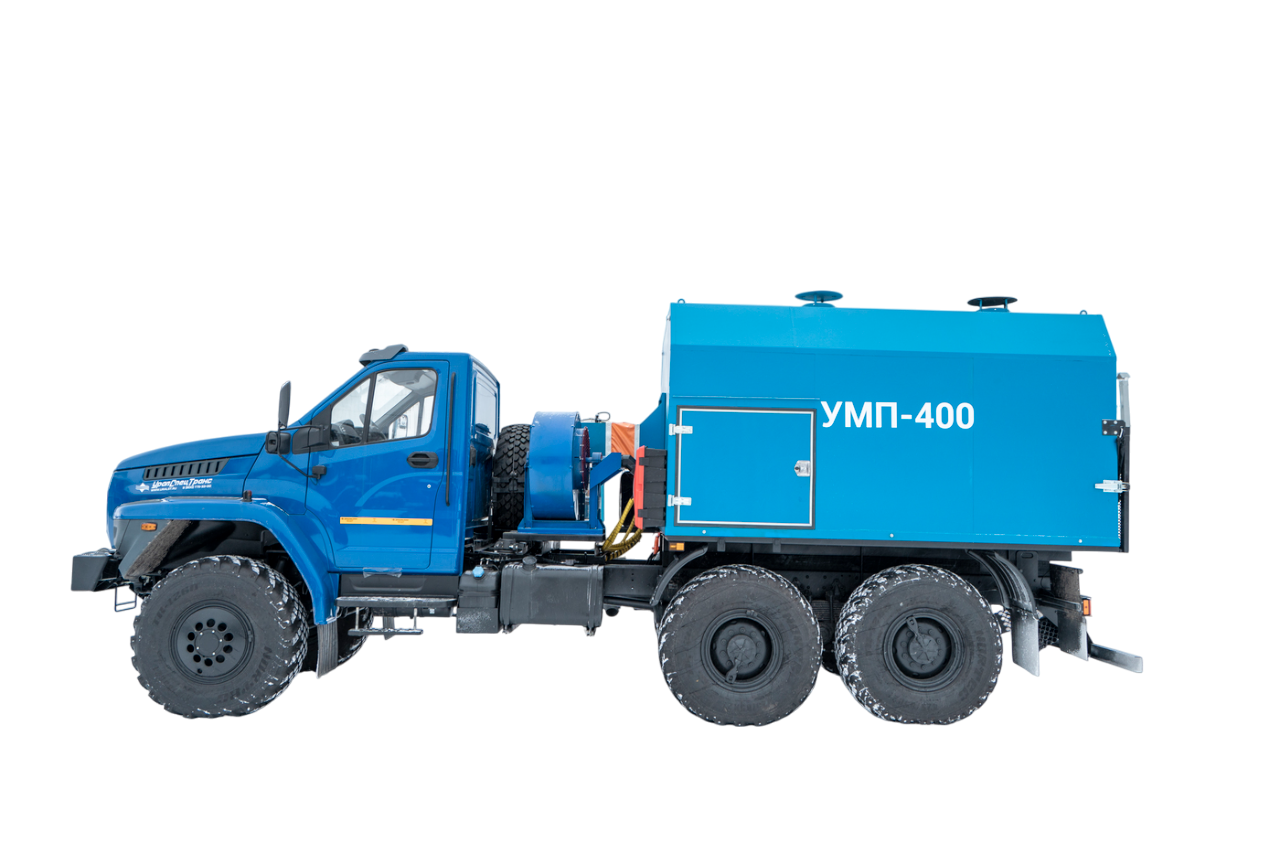

УМП-400 УСТ 5453 УРАЛ 5557-6152-72 ГИДРОПРИВОД

...

По запросу.

Оставить заявку

Подробнее

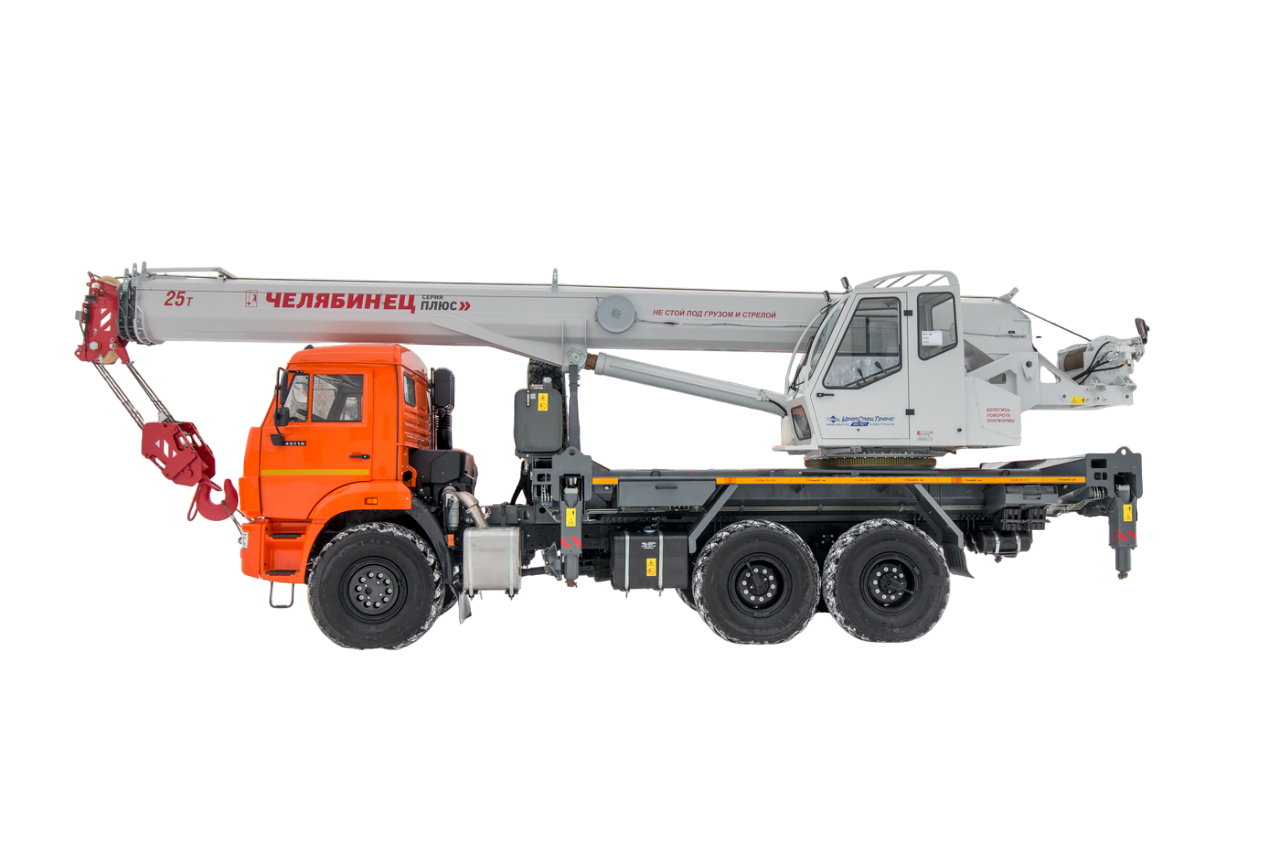

АВТОКРАН КС 55732-25-31 «ЧЕЛЯБИНЕЦ» КАМАЗ 43118

...

По запросу.

Оставить заявку

Подробнее

Загрузить еще

Преимущества сотрудничества с нами

Полуприцепы цистерны уст 9465 можно купить с учетом специфики бизнеса, требований к производительности, бюджета. Специалисты дают консультацию о технических характеристиках, особенностях эксплуатации и обслуживании. При покупке спецтехники, которые предназначены для транспортирования и кратковременного хранения технической воды клиенты могут рассчитывать на выгодные условия сотрудничества. Доступны разные условия оплаты — рассрочка, лизинг, наличными. Предусмотрен самовывоз или автоэкспедирование — доставка товара «до дверей».

Вопрос — ответ

Для каких жидкостей подходит эта цистерна?

Применяется для перевозки и кратковременного хранения технической воды.

Как происходит слив и налив жидкости? Нужно ли дополнительное оборудование?

Для заполнения используется заливной люк горловины. Либо система нижнего налива. Для этого используется собственный или внешний насос. Опорожнение — с применением насоса или самотеком.

Какая цена полуприцепа этой модели и какие условия оплаты?

Начальная стоимость цистерны достигает 3 501 500 рублей. Оплата возможна в лизинг или рассрочку.
